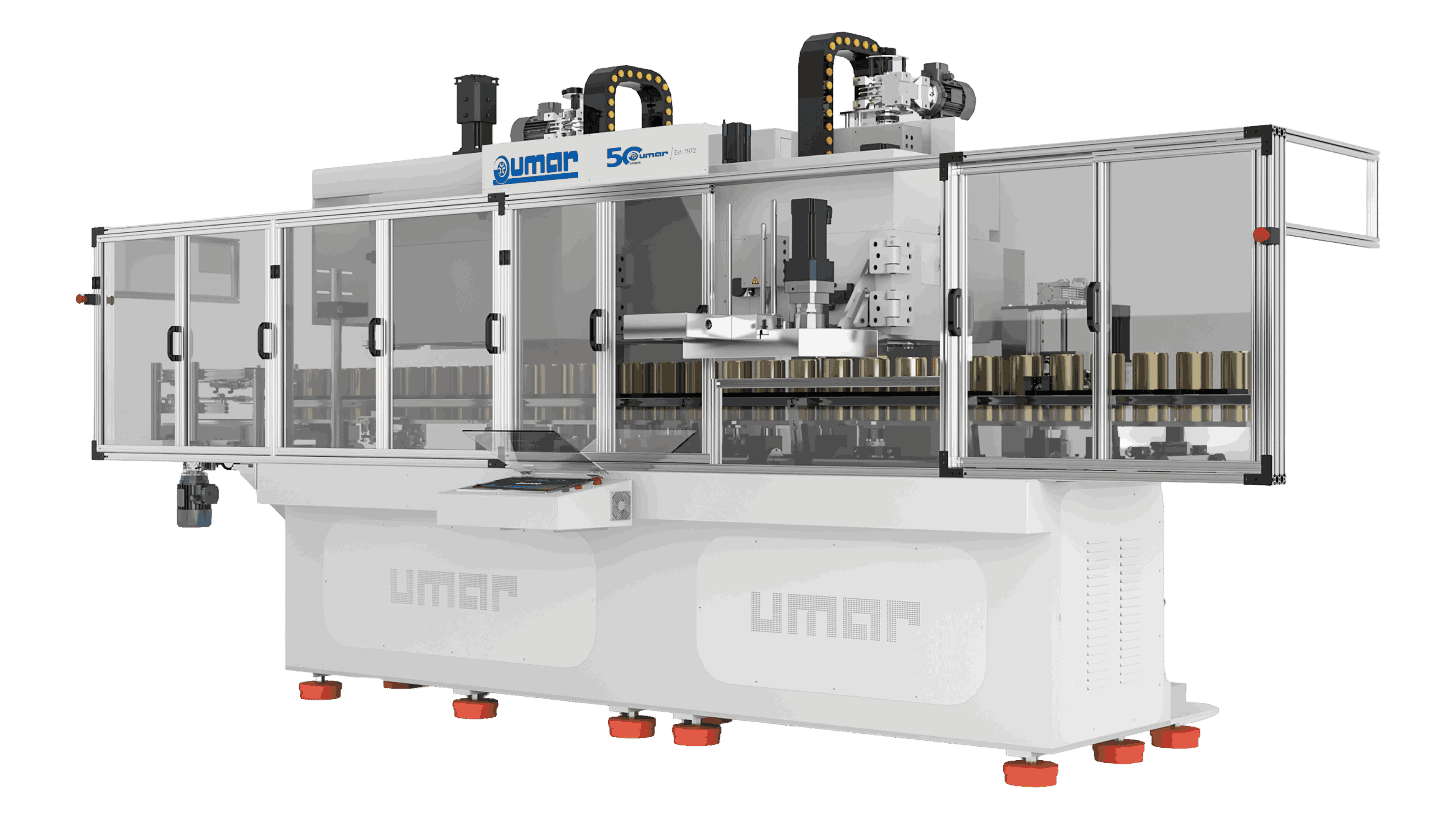

MAC Series – Yuvarlak Kutular için Gövde Montaj Hattı

Yuvarlak Kutu Gövdesi Şekillendirme, Kapama ve Son İşlemler için Yüksek Teknolojili Modüler Hat

Kompakt tasarım. Modüler mimari. Sürekli üretim.

UMAR MAC Serisi – Yuvarlak Kutu Montaj Hattı, flanş açma, üst/alt kapama, boncuklama, keskin kenar önleyici daraltma (anti-cut necking), genişletme ve daha birçok işlemi tek bir otomatik hat üzerinde gerçekleştirmek üzere tasarlanmış gelişmiş modüler bir makine sistemidir. Esneklik ve performans için geliştirilen bu hat, gıda kutularından boya kovalarına ve kimyasal varillere kadar geniş bir yuvarlak teneke ambalaj yelpazesine hizmet eder.

Yuvarlak kutu gövdelerinin üretimi için tasarlanan bu hat, flanş açma, üst ve alt kapama, boncuklama, genişletme, daraltma ve yeniden flanş açma gibi birçok işlemi tek bir sistemde birleştirir. Sonuç olarak verimli, tutarlı ve yüksek kaliteli üretim elde edilir.

Kutu gövdeleri servo kontrollü sistemler üzerinden taşınır ve işlenir, böylece tüm istasyonlar arasında hassas konumlandırma ve senkronizasyon sağlanır. Modüler yapı, farklı çap, yükseklik ve şekillerde üretimi tek bir hat üzerinde mümkün kılar.

Sistem, açık ağızlı (open-top) ve çift kenetli kutuların yanı sıra düz ve konik formları da destekler. Tüm parametreler 15” dokunmatik HMI panel üzerinden merkezi olarak yönetilir. Endüstri 4.0 uyumluluğu sayesinde tam veri entegrasyonu ve izleme sağlanır.

Servo tahrikli otomatik yükseklik ayar sistemi, minimum duruş süresi ile hızlı format değişimine olanak tanır. Kompakt yapısı sayesinde üretim alanında maksimum alan verimliliği sağlar.

Sistem Özellikleri

• Kompakt Makine Tasarımı: Yüksek kapasiteli üretim alanları için ideal küçük yerleşim alanı
• Tam Modüler Mimari:Geniş bir yuvarlak teneke kutu yelpazesi için tasarlanmıştır:
  • Açık ağızlı veya çift kenetli kutular
  • Düz veya konik formlar
  • Gıda sınıfı ve endüstriyel ambalajlar
• Kullanıcı Dostu Kontroller:
  • Sezgisel kullanım için 15” dokunmatik ekran
  • Reçete bazlı hızlı format değişimleri
  • Servo tahrikli tam otomatik yükseklik ayarı
• Akıllı Üretim Uyumluluğu:
  • Endüstri 4.0 uyumlu: tesis ağları ile tam entegrasyon
  • Akıllı cihazlar üzerinden uzaktan üretim izleme
  • Her yerden online servis erişimi ve yazılım güncellemeleri
• Verimli Bakım & Erişilebilirlik: Kolay servis, minimum duruş süresi ve gelişmiş PLC tabanlı teşhis sistemi
• Tek hat ile çoklu kutu formatı üretimi

Opsiyonel İşlemler & Ek İstasyonlar

• Çift Flanş Açma İstasyonu – üst ve alt kenar hazırlığı için
• Üst / Alt Kenetleme Ünitesi – tamamen kapalı yuvarlak kutular için
• Konik Şekillendirme Ünitesi – istiflenebilir boya kutuları ve kovalar için ideal
• Daraltma ve Flanş Açma Üniteleri – daha güvenli kullanım için anti-cut daraltma seçeneği ile
• Boncuklama / Kordon Çekme İstasyonu – gıda kutuları ve kovalar için özel tasarım
• Kova Üst Kenar Çift Kıvırma – yapısal dayanım artırır
• Kabartma (Embossing) Üniteleri – farklı desen seçenekleri ve ayarlanabilir derinlik
• Kulp Bağlantı Kaynak İstasyonu – tel veya plastik kulplar için
• UN Standartlarına Uygun Kenetleme Ünitesi – sertifikalı endüstriyel kullanım için
• Kapak Besleme Konveyör Sistemi – kapak kenetleme hatları ile tam entegrasyon

Performans ve Güvenilirlik için Tasarlandı

• Uzun süreli stabil çalışma
• Küresel erişilebilirlik için ticari standart bileşenler
• 7/24 yüksek hacimli üretim için mekanik dayanıklılık
• Güvenlik odaklı modern tasarım

Teknik Veriler

Model	Kutu Hacmi (L)	Kapasite (kutu/dk)*	Gövde Ölçüleri (mm)	Gövde Yüksekliği (mm)	Teneke Kalınlığı (mm)
MAC 52310	0.175 – 18	70 – 120	Ø65 – Ø230	60 – 380	0.20 – 0.40
MAC 52304 (OT*)	0.175 – 18	70 – 120	Ø65 – Ø230	60 – 380	0.20 – 0.40

* OT = Açık Ağız (Open Top)
* Çıkış hızı, kutu gövde ölçülerine ve seçilen operasyonlara bağlı olarak değişir.
