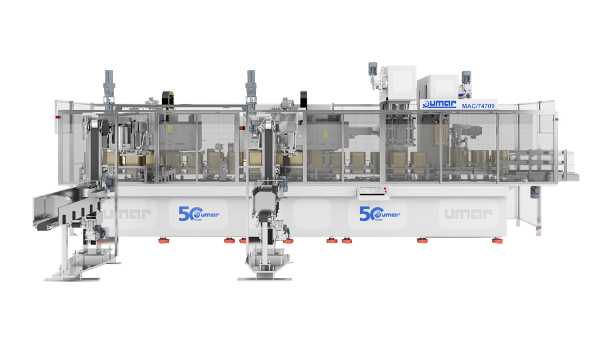

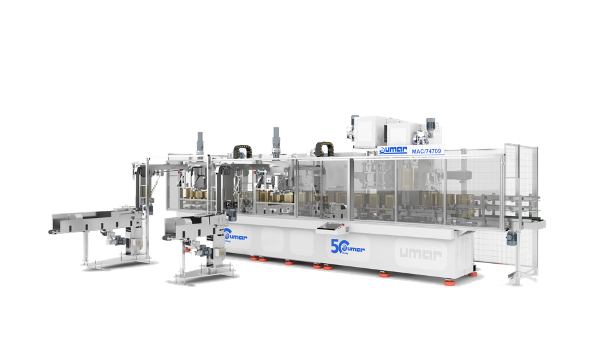

Série MAC – Ligne d’Assemblage de Corps de Boîtes Angulaires

Système Modulaire Haute Technologie pour le Formage, l’Assemblage et le Sertissage des Corps de Boîtes Angulaires

La ligne d’assemblage de corps de boîtes angulaires de la série MAC d’UMAR est un système modulaire entièrement automatique conçu pour effectuer plusieurs opérations de formage — telles que l’expansion, le façonnage, le rétrécissement, le bordage et le sertissage — dans une seule configuration compacte. Conçue pour une production flexible et un formage précis de boîtes angulaires à ouverture supérieure ou à double sertissage, cette ligne représente le choix idéal pour les fabricants recherchant performance et adaptabilité.

Points Forts du Système

• Encombrement Réduit et Compact : Conception efficace pour optimiser l’espace au sol dans les environnements de production à haut rendement.
• Architecture Modulaire :Conçu pour s’adapter. Le système peut être configuré pour différents types de corps de boîtes, y compris :
  • Boîtes à ouverture supérieure ou à double sertissage
  • Formes angulaires droites ou coniques
  • Configurations personnalisées disponibles sur demande
• Utilisation Intuitive :
  • Écran tactile 15” avec interface intuitive
  • Changement rapide de format basé sur des recettes
  • Ajustement automatique de la hauteur par servomoteurs de précision
• Contrôle et Surveillance Intelligents :
  • Système de commande basé sur PLC avec accès complet et diagnostic
  • Suivi de la production à distance via appareils intelligents
  • Service en ligne et mises à jour logicielles en temps réel — accessibles de partout
  • Prêt pour l’Industrie 4.0 : Intégration numérique, surveillance des données et usines intelligentes

Stations Additionnelles Optionnelles

• Unité d’indexation pour deuxième ligne de soudure – Pour une précision accrue dans les motifs complexes
• Tête de formage conique – Pour la production de boîtes empilables
• Unité d’expansion des quatre coins – Avec contrôle automatique de l’expansion
• Station de gaufrage des coins – Pour une rigidité renforcée et une flexibilité de conception
• Station de façonnage interne ou externe – Avec réglage automatique de la profondeur
• Unité de rétrécissement (interne ou externe) – Inclut une option de profil anti-coupure
• Système de convoyeur d’alimentation des couvercles – Pour une intégration fluide en aval

Conçu pour la Durabilité et la Facilité de Maintenance

• Plateforme d’automatisation robuste pour un fonctionnement fiable en continu
• Conception mécanique accessible pour une maintenance simplifiée
• Utilisation de composants de qualité industrielle pour garantir la pérennité et la disponibilité

Spécifications Techniques

Modèle	MAC 75709	MAC 75706 (OT*)
Volume de la boîte (L)	0.175 – 20	0.175 – 20
Cadence (boîtes/min)	50 – 80	50 – 80
Dimensions du corps	43×60 – 235×235 mm	43×60 – 235×235 mm
Hauteur du corps	60 – 380 mm	60 – 380 mm
Épaisseur de la tôle	0.20 – 0.40 mm	0.20 – 0.40 mm

* OT = Ouverture Supérieure
* La vitesse de sortie peut varier en fonction des dimensions de la boîte et des opérations sélectionnées.
